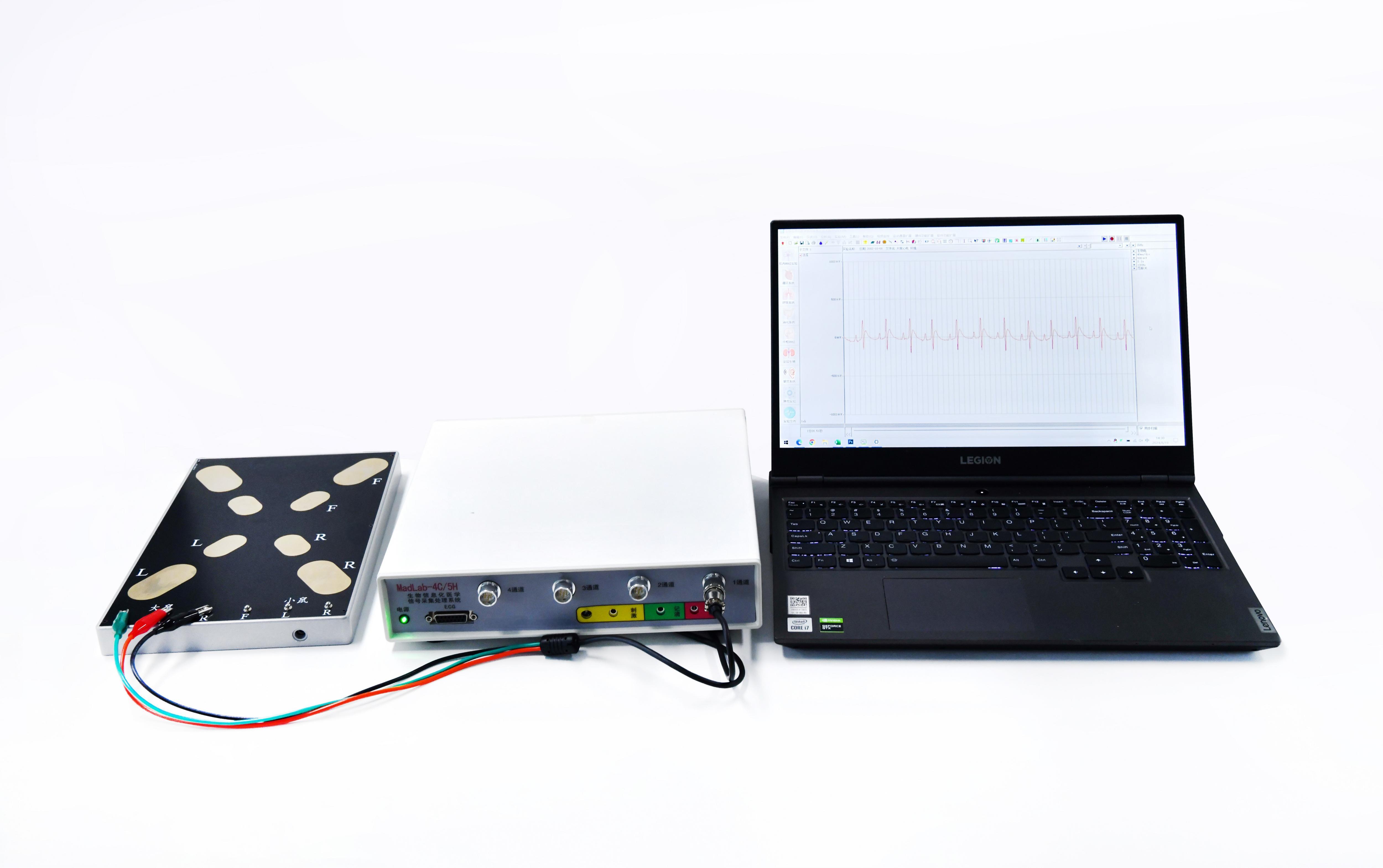

MadLab 生物信息化医学信号采集处理系统在我公司 MadLab-4c 的基础上开发的升级产品。该型产品总结了原产品的优缺点，采用目前高集成度的芯片，使系统性能有了很大提升。更好的完成信息化生物教学系统，更加科技智能化，方便于开展生理、药理、病理 120 多种常规化实验，提高教学效率。

大小鼠便携式心电测试固定板去掉了大小鼠心电皮下插针测试，减少动物外部刺激损伤，更加节省实验人员的时间。

技术参数

1、仪器小巧并采用一体化抗干扰电源,电源交流220V，除机箱内置变压器外，外部无需接任何变压器，从而确保仪器在做任意生物电实验时，无须外接任何地线都能确保其显示的生物电信号的清晰和准确。从而保证本机抗干扰性 能及准确度。患者漏电流<3mA。

2、仪器具有4个通道，所有通道均为多功能全程控隔离型放大器。每一通道的放大器都可作生物电放大器、血压放大器、桥式放大器使用，还可作肺量计、温度计等。且每个通道拥有独立的硬件模块，相互独立，大大加大了通道间的抗干扰能力，同时也为仪器养护维修带来了很大方便。

3、采用高精度16 位A/D转换芯片，单通道硬件最高采样率 1000KHz。硬件最低采样率0.01Hz。四通道连续采样时最高采样频率100kHz ，且实时采样的过程中可以根据需要来改变采样率。扫描速度：0.05ms/div~3200s/div

4、放大器输入电阻≥１００MΩ（双端输入） \ 5０MΩ（单端输入）、共模抑制比≥100dB、 噪音≤±1μＶ(RMS)或≤±3μＶ（P-P)、频率响应：DC~20kHz、输入范围：5μＶ~500mV、灵 敏度:a)生物电模式：20uV/div~500mV/divb) 、血压模式：3.6-360(mmHg/div) 0.36-180(mmHg/div)(高灵敏度换能器)

5、交、直流具有相同的增益：量程 500mv、 200mv、100mv、50mv、20mv、10mv、5mv、2mv、 1mv、500uV、200uV、100uV、50uV、20uV、10uV 档可调；可直接输入 10V 电信号而放大器不饱和

6、低通滤波（硬件）：0.3 Hz、 3 Hz 、10Hz、 30Hz、100Hz、500Hz、1kHz、3kHz、10 kHz、 OFF（20kHz）。具有 5 阶以上的滤波方式。

7、光电隔离程控刺激器的主要技术要求：具备单刺激、串单刺激、连续单刺激、双刺激、串双刺激、连续双刺激、定时刺激、强度递增刺激、频率递增刺激、波宽递增刺激、强间隔递 增刺激、自动串双刺激等刺激模式。最大负载电流：100 mA，具备正电流、负电流输出方式， 可编程输出三角波、正弦波等刺激波。满足国家对实验安全用电标准，不会因为误操作导致电击。输出电压<=50V，满足国家安全用电标准(另可外接同步刺激器达到120V）

8、数字滤波模式：（1）滤波参数可调的高通、低 通、带通、带阻。（2）有阶数可调的零相移数字滤波。

9、硬件系统包含ECG全导联导联卡，每个通 道均可作12种导联方式的心电图，导联切换方式可程控，导联方式共12种： Ⅰ、 Ⅱ 、Ⅲ、aVR、 aVL、 aVF、V1、 V2、V3、V4、V5、V6。

10、实验环境数据检测功能，在实验信息中测量并添加当前实验的环境温度、大气压、湿度，做为仪器实验的环境参数。

11、仪器面板配有1寸OLED液晶屏显示当前实验环境信息。

12、每个通道均具备传感器自动识别功能，并显示在仪器面板液晶屏上，软件上同时识别并提示用户自动设置对应传感器参数。
