动物饮水系统

卖方负责安装调试，验收参照卫生部<<反渗透饮水处理装置卫生安全与功能评价规范>>之标准，满足SPF动物饮用水标准，卫生学检查：微生物 5CFU/100ml，电导率 ≤10μS/cm ( 电阻率 ≥ 0.1 MΩ/CM)。

一、工艺说明

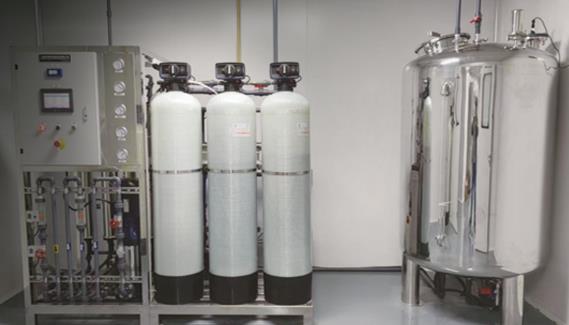

本系统核心采用反渗透技术，由预处理、反渗透、后级处理组成，全自动控制。反渗透产品水储存于不锈钢水箱中，由全自动不锈钢纯水泵经过紫外线杀菌系统输送到动物房。

我公司在国内实验动物行业饮用水领域有丰富的经验和实际案例，仅在上海生科院下属单位就有近30套装置。设备经过上海斯莱克实验动物有限公司，中国科学院上海神经学研究所，健康研究所，巴斯德研究所，浦东蛋白质中心，药物研究所，中医药大学，岳阳医院等许多单位运行证明: 操作简单，水质稳定，自动化程度高，并可节约大量人力物力。受到业主、中科院领导和同行业的一致好评。

二、基本工艺流程

原水泵 → 石英沙过滤器 →活性碳过滤器→全自动软水机→5μm过滤器 → 高压泵 → RO反渗透装置 →纯水箱（浸没式紫外线）→纯水泵→UV紫外线→ 使用点

三、系统说明

3. 1 石英砂过滤器

 原水经原水泵增压进入石英砂过滤器，主要除去水中颗粒、悬浮物及胶体等杂质，在正常工作条件下，出水浊度小于1.0NTU。过滤器内填充精制石英砂。

3. 2 活性碳过滤器

 原水经石英砂过滤器进入活性碳过滤器，主要除去水中有机物、余氯等杂质，过滤器内填充优质果壳活性炭。

3 . 3钠离子软水机

原水经活性碳过滤后进入软水机，水中的硬度成分（Ca²⁺和Mg²⁺）与交换剂中的Na⁺进行交换，经过钠离子软化后，水中的钙、镁离子被钠离子所取代，出水的残余硬度可低于0.03meq/L（1.5ppm），故达到了软化的目的。

3. 4  5μm保安过滤器

本系统配备1台出水量为1m³/Hr，过滤精度为5μm的保安过滤器，以防止微粒进入高压泵及反渗透膜组件，保护反渗透膜表面不被划伤；保安过滤器内装聚丙烯熔喷滤芯，在达到0.03MP压差时更换。正常工作条件下，滤芯可维持1到3个月的使用寿命，过滤器的结构满足快速更换的要求。

3. 5  高压泵

根据计算结果，本系统在反渗透装置进水处选用1立式多级高压泵，流量为3m³/Hr，扬程为100m。

 反渗透装置

根据工艺要求设置1套反渗透装置，装置出水量为500L/Hr，运行时尽可能将反渗透进水水温控制在15-25℃，在反渗透浓水侧不结垢的条件下，保持反渗透进水PH值在7以上，确保常规的出水量。

3. 7反渗透膜元件及压力容器

反渗透膜元件采用美国 DOW公司生产的高脱盐率、高膜面积、超低压复合反渗透膜。最低脱盐为99.0%，平均膜面积为85ft²。安装在FRP压力容器内。

3. 8纯水箱

为满足生产要求，设置1台有效容积1000L安装有0.45微米空气过滤器的纯水箱。

3. 9纯水泵

为满足生产要求，设置1台不锈钢纯水泵，将纯水输送到使用点。

3.10紫外线

根据系统运行的基本要求，在纯水泵出水设置1紫外线装置，杀死纯水箱出水可能存在的细菌。

3.11全自动加酸系统

根据系统要求，设置1套全自动加酸系统装置，在管道中自调节纯水PH，满足生产工艺需要。

四、电气控制系统

控制系统的低压电器采用一线品牌，全自动控制。

五、管道系统

系统管道采用台湾环琪/华亚UPVC给水管阀件。
